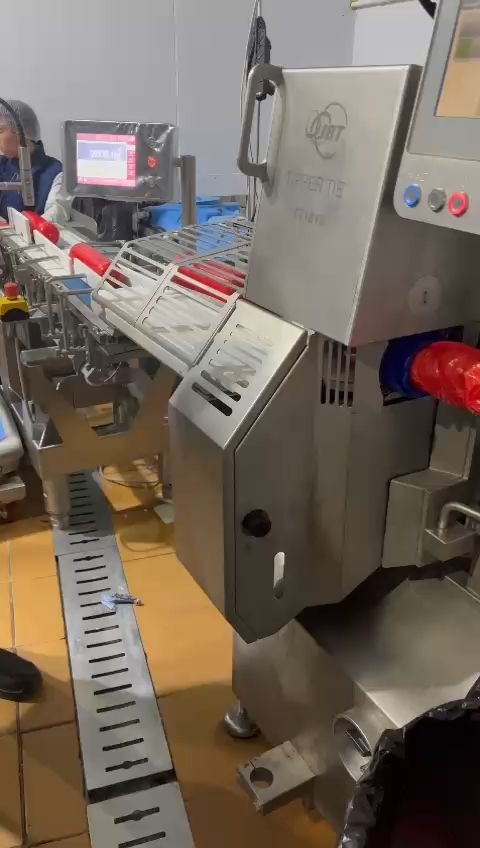

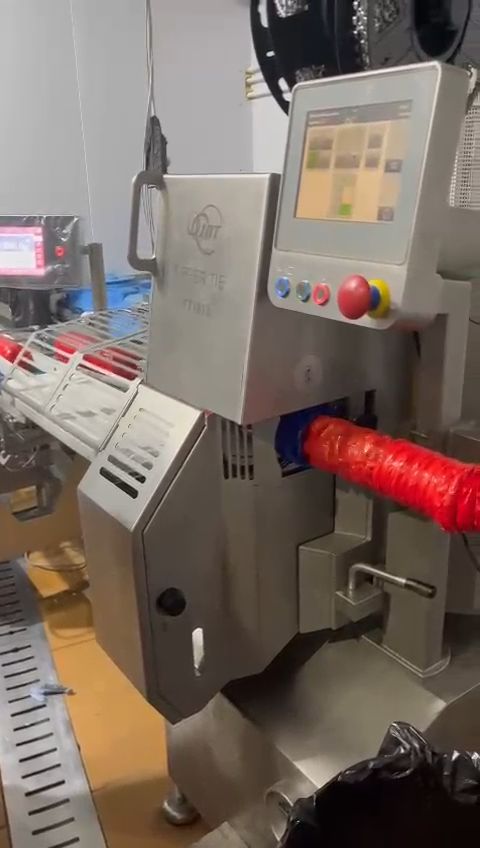

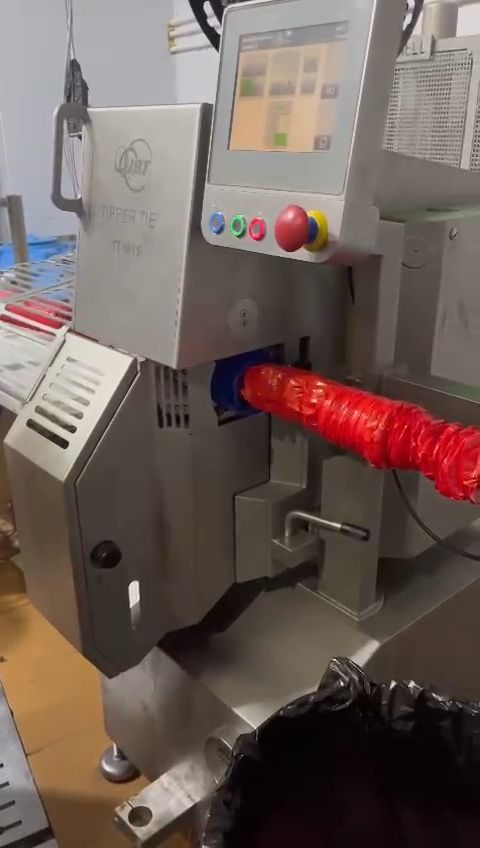

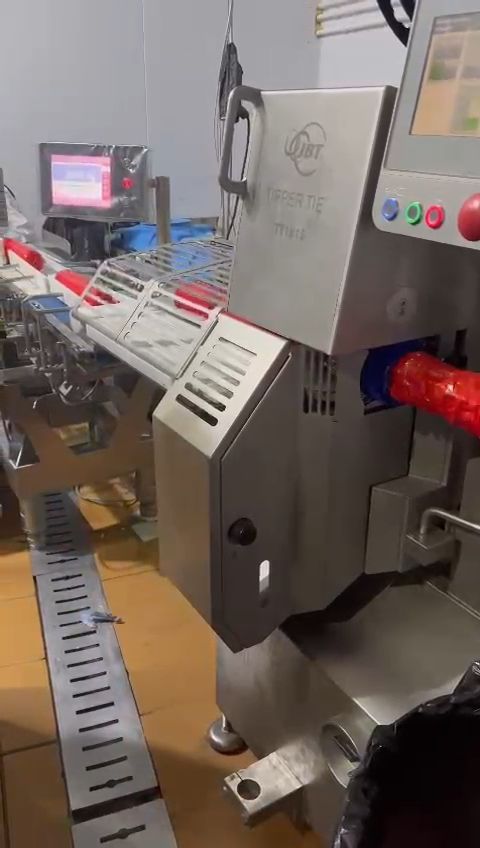

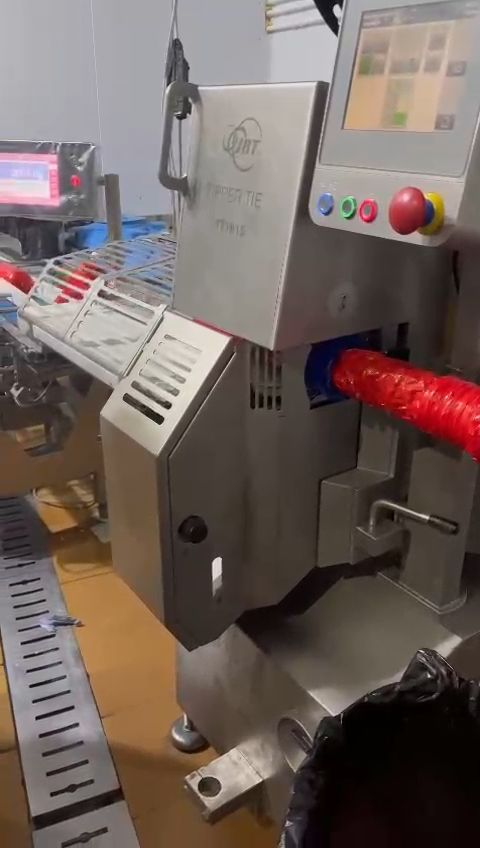

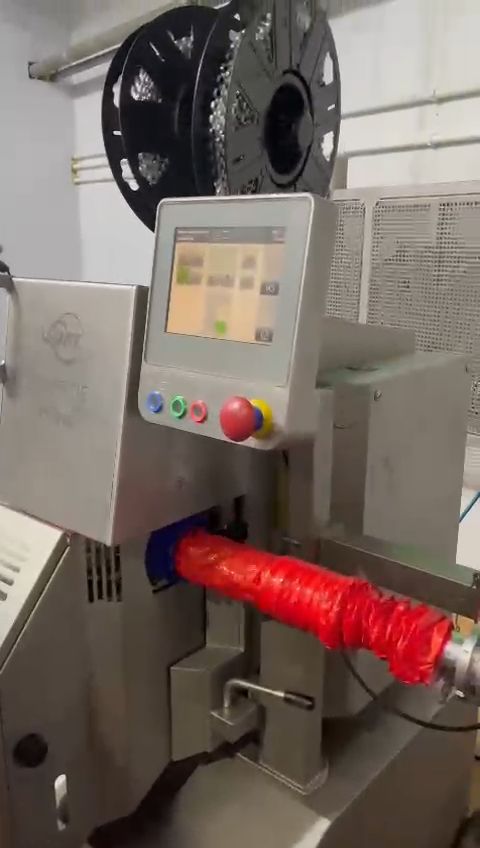

Триппер‑Тай (JBT Marel) TT1815 – автоматический двойной клипсатор, рассчитанный на калибры 35 – 140 мм и предназначенный для упаковки колбасных батонов, сыров, рыбы, консервов и даже несъедобных продуктов. Благодаря быстрому переключению шага клипа и широкому диапазону скоростей (до 20 шагов + непрерывный режим) он обеспечивает высокую производительность при минимальном износе.

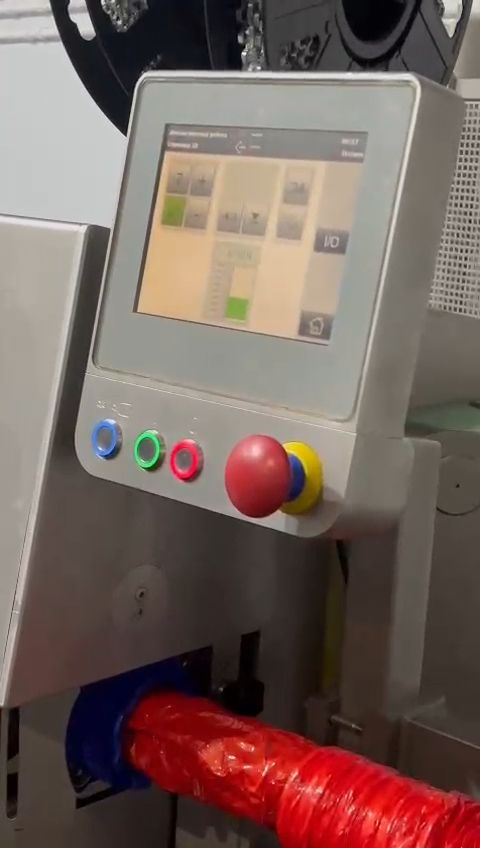

Клипсатор состоит из полностью электрически‑пневматической системы, управляемой PLC с графическим сенсорным экраном. Его конструкция гарантирует простое обслуживание: легко удаляемые ролики, беззаводные серводвигатели и герметичные соединения защищают от воды и грязи.
Чаще всего встречающиеся проблемы
| Проблема | Как проявляется | Что обычно вызывает |
|---|---|---|
| Неправильное закрытие клипа | Частые «clip‑errors», видимая зазоровость, продукт не полностью запечатан. | Износ плёнки зажима, неправильная калибровка давления, изношенные ролики. |
| Проблемы с давлением воздуха | Падение до 6 бар, повышенный расход газа, шум от вентилятора. | Засорённый воздушный фильтр, утечка в шлангах, неисправность клапана регулировки давления. |
| Снижение скорости клипсования | Увеличенная задержка между циклами, «high load» в системе мониторинга. | Износ подшипников роликов, потеря смазки, загрязнения в конвейере. |
| Неисправность датчика конца гофры | Машина не останавливается после окончания изделия, возможны повреждения продукта. | Плохой контакт клемм, изношенный датчик, обрыв проводов. |
| Перегрев компонентов (пневматический тормоз, мотор) | Увеличенная температура, снижение эффективности тормоза. | Засорённый воздушный фильтр, перегрузка механических узлов, нехватка смазки. |
Пошаговый план ремонта от «Константы»
| Этап | Что делает команда |
|---|---|
| 1. Диагностика • Визуальный осмотр всех механических узлов, роликов и пневматического оборудования. • Запуск встроенной диагностики PLC – сбор списка ошибок и проверка журналов. | Выявляем источник ошибки: давление воздуха, износ зажима, датчик гофры. |
| 2. Очистка и смазка — Удаление отложений из каналов подачи газа и воздушных фильтров. — Проверка уплотнителей клапанов, шлангов и подшипников роликов. | Обеспечиваем надёжную подачу воздуха и правильный баланс нагрузки на двигатель. |
| 3. Замена изношенных деталей • Плёнка зажима (тип 15/18 мм). • Подшипники роликов, шарик‑полусферные элементы. • Датчик конца гофры и его контакты. • При необходимости – клапан давления или датчик кислорода. | Гарантируем правильную работу механизма клипсования и точность контроля. |
| 4. Калибровка — Отрегулируем давление зажима до рекомендованных 1,5–2 бар. — Настроим позицию роликов и параметры шага клипа (12 → 15/18 мм). • Проверяем датчики конца гофры. | Стабилизируем процесс закрытия – минимизируем зазоровость. |
| 5. Обновление программного обеспечения — Перепрошивка контроллера, обновление таблиц ошибок. — Загрузка последней версии прошивки PLC и сохранение рецептов в памяти. | Позволяет использовать новые функции (например, режимы скорости) без сбоев. |
| 6. Тестовый запуск без продукта — Запускаем цикл, проверяем давление, скорость, корректность работы датчиков. | Уверяемся, что все механики работают по заданным параметрам. |
| 7. Финальный тест на реальной продукции — Один цикл с батоном/колбасой: чистый хвост и ровная плиссировка – проверка окончательного результата. | Подтверждаю, что машина готова к полной эксплуатации. |
| 8. Документирование — Составляем протокол ремонта: перечень заменённых деталей, параметры калибровки, рекомендации по дальнейшему обслуживанию (частота смазки, проверка давления). | Для контроля качества работы и планов профилактики. |
Профилактические меры
| Что выполнять | Зачем |
|---|---|
| Регулярно менять воздушный фильтр, контролировать давление в системе (6 бар) | Сохраняет стабильную подачу воздуха, предотвращает перегрев мотора. |
| Смазывать ролики и подшипники каждые 200–300 часов работы | Предотвращает износ и шум, увеличивает срок службы механизма. |
| Периодически проверять давление зажима (на уровне 1,5‑2 бар) и откалибровывать при необходимости | Сохраняет точность закрытия и минимизирует «clip‑error». |
| Проверять датчик конца гофры на наличие крошки и износа | Убирает риск непредвиденной остановки и повреждений продукта. |
Ремонт клипсатора Tipper Tie TT1815 в компании «Константа» – это целый набор последовательных действий, начиная с диагностики и заканчивая финальным тестом на реальной продукции. Специалисты используют собственные запчасти (плёнку зажима, подшипники роликов, датчики) и актуальное программное обеспечение JBT Marel, чтобы вернуть машину к надёжной работе без лишних простоя и обеспечивать её высокую производительность для мясообрабатывающего и пищевого производства.
