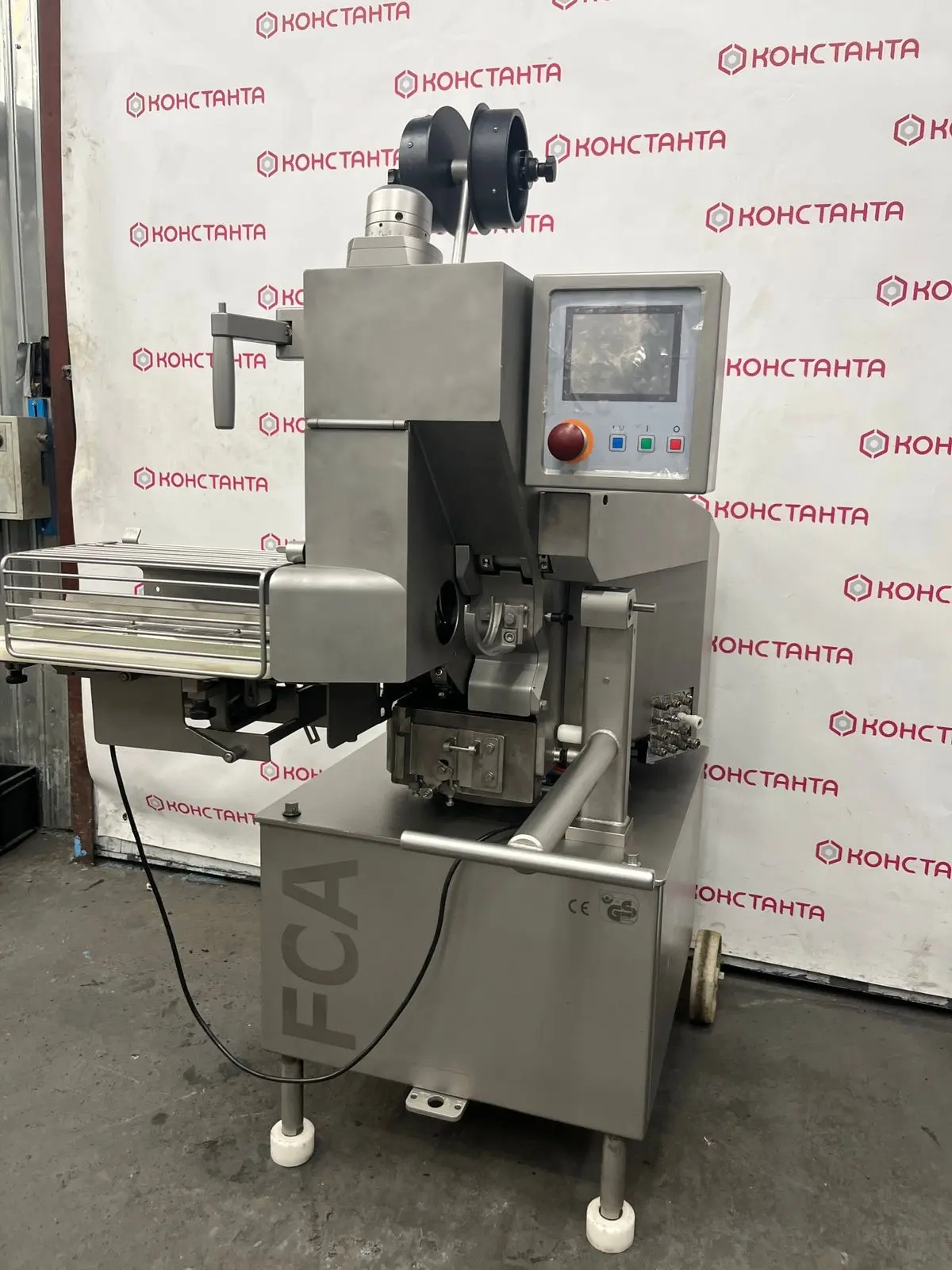

Клипсатор FCA 3430‑18 – универсальный автомат, способный быстро и надёжно заклеивать любые искусственные, фиброзные и коллагеновые оболочки от 24 до 90 мм (полимерные до 120 мм)[25].
Он сочетает в себе быстрый механизм переналадки шагов клипа (12 → 15 или 18 мм, разводки 26 → 30/36 мм) и продвинутую систему подачи, что позволяет обрабатывать более 150 циклов в минуту при высокой надёжности.
Основные характеристики
| Показатель | Значение |
|---|---|
| Диапазон калибров | 24 – 90 мм (коллаген), до 120 мм (полимер). |
| Мощность | 2,80 кВт. |
| Вес | 570 кг. |
| Габариты | 1665 × 1200 × 2015 мм (Д × Ш × В). |
| Производительность | 150 циклов/мин. |

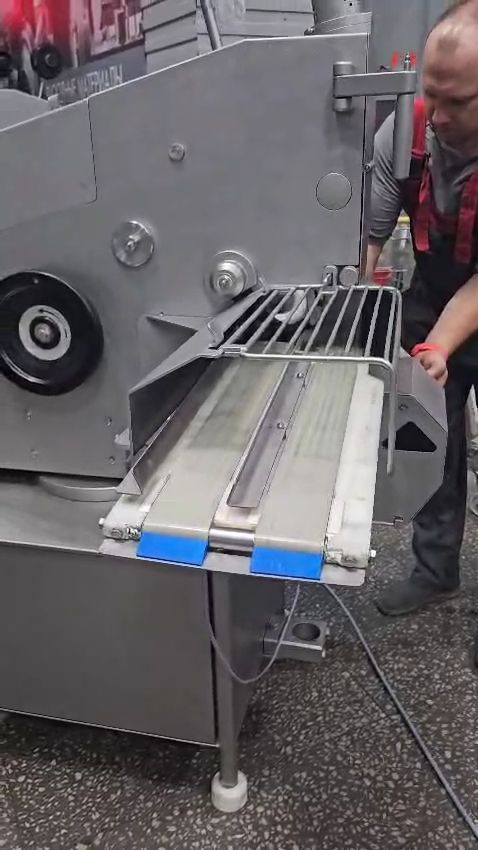

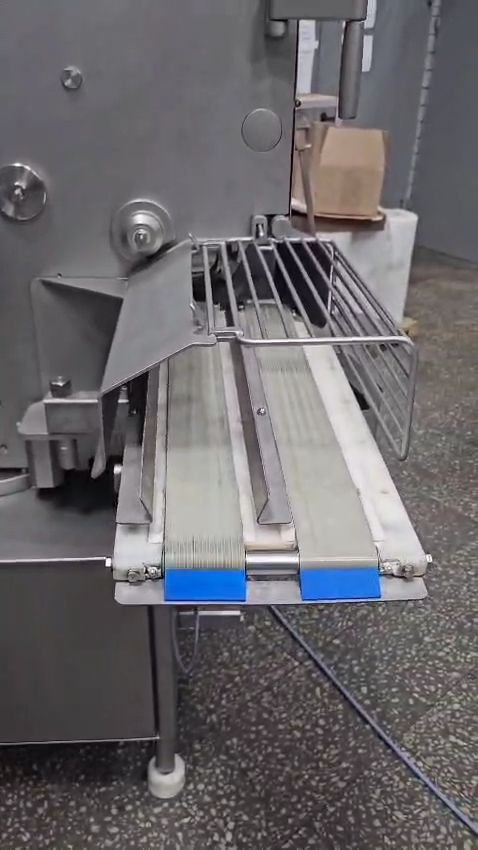

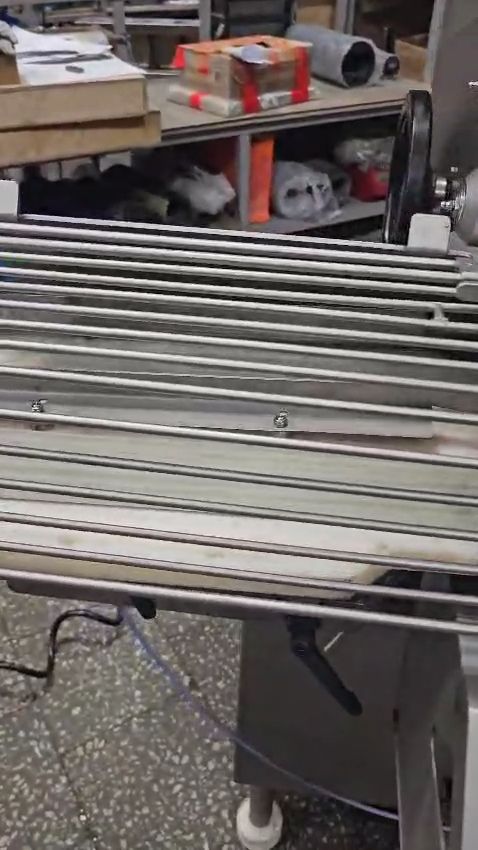

| Система подачи | Пневматический тормоз, подвижный тормоз оболочки, датчик конца гофры; автоматический петлеукладчик GSA 20 и выдвижной шнуровой конвейер. |

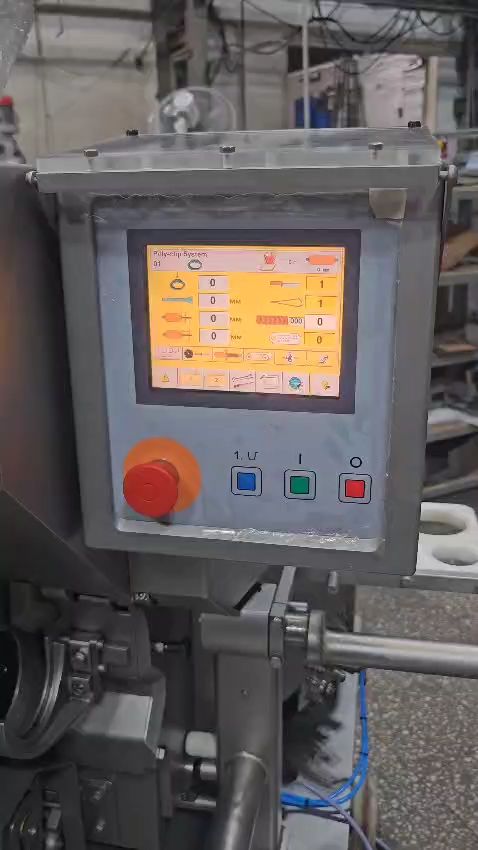

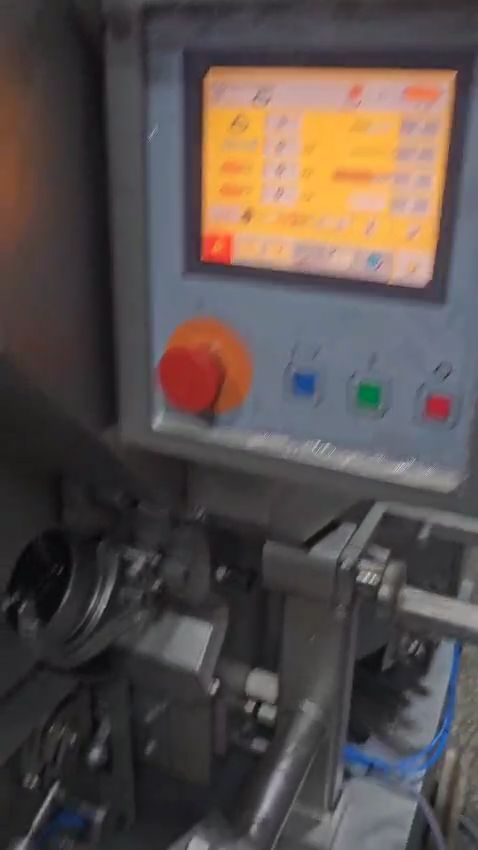

| Управление | Графический сенсорный дисплей EASY TOUCH, сохранение параметров в памяти. |
Наиболее частые неисправности
| Проблема | Причина | Как проявляется |
|---|---|---|
| Неверное закрытие | Износ плёнки зажима, неотлаженный баланс роликов | Частый «clipping error» в журнале; видимая зазоровость на изделии. |
| Проблемы с воздухом | Засорение фильтров или утечка воздуха, повреждённые уплотнители | Падение давления (не 6 бар), повышенный расход, шум от вентилятора. |
| Снижение частоты клипсования | Износ подшипников роликов, потеря смазки, загрязнение конвейера | Увеличенная задержка между циклами; «high load» в системе контроля. |
| Неисправность датчика конца гофры | Плохой контакт клемм, изношенный датчик | Машина не останавливается при окончании изделия, создаётся риск повреждения продукта. |
| Перегрев компонентов | Засорённый воздушный фильтр, перегрузка мотора | Увеличенная температура, снижение крутящего момента. |
План ремонта (шаг‑по‑шагу)
| Этап | Что делаем |
|---|---|

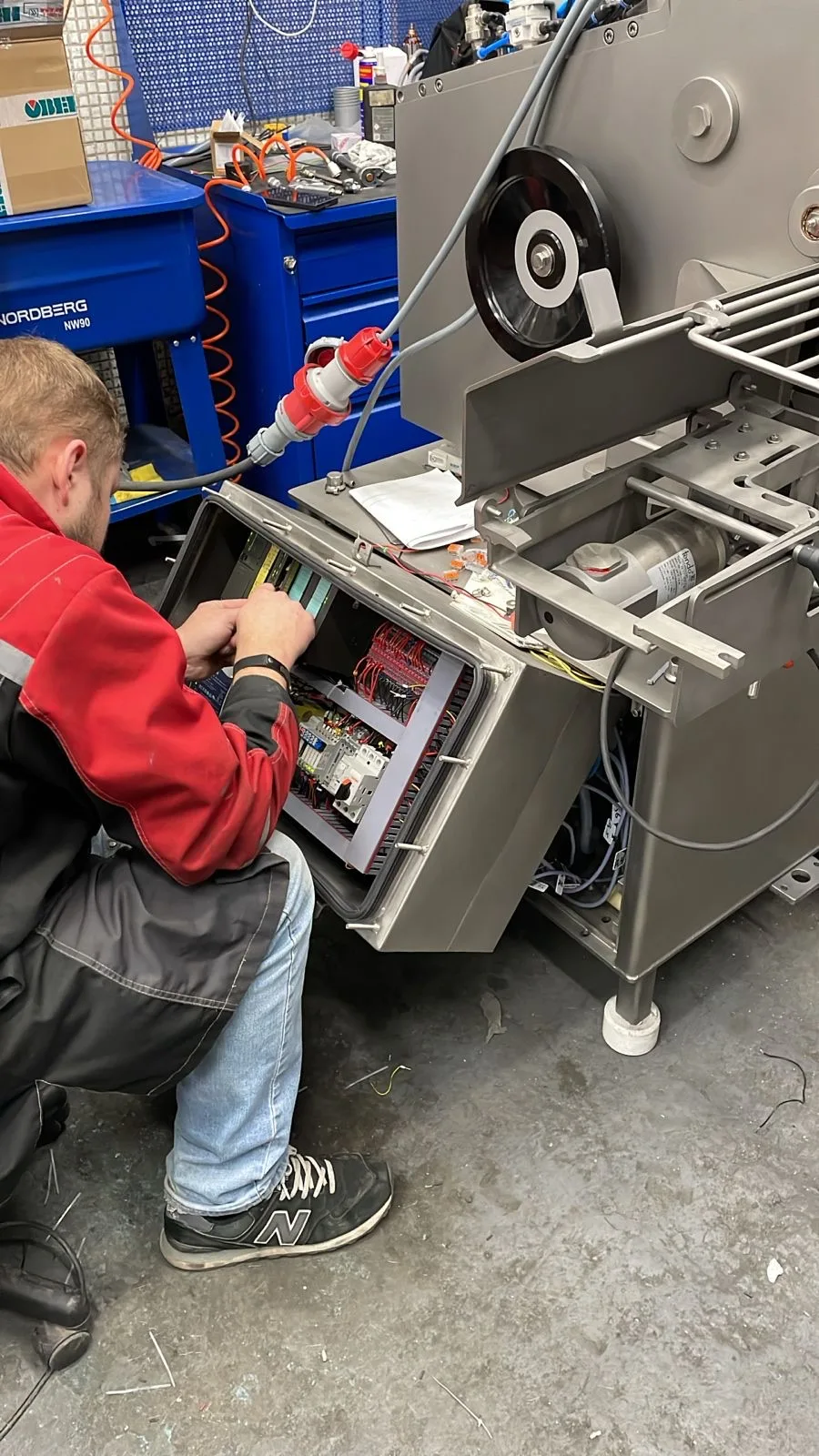

| 1. Диагностика • Визуальный осмотр всех узлов. • Запуск встроенного диагностического модуля – сбор списка ошибок, проверка журналов. |
Проверяем наличие проблем с плёнкой зажима, датчиком конца гофры и воздушной системой. |
| 2. Очистка и смазка — Снятие фильтров, очистка воздуховодов от крошки. — Проверка уплотнителей, регулирование давления. |
Убираем засорения, восстановим правильную подачу воздуха. |
| 3. Замена изношенных деталей • Плёнка зажима (тип 15/18 мм). • Подшипники роликов и конвейерного привода. • Датчик конца гофры и его контакты. • При необходимости – смазочный насос и шланги. |
Обеспечиваем корректную работу механизма клипсования без сбоев. |
| 4. Калибровка<br>- Регулируем давление зажима и позицию роликов под конкретный калибр.<br>- Настраиваем шаги клипа (12 → 15/18 мм) и разводки (26 → 30/36 мм). | Воссоздаём исходные параметры, чтобы машина снова работала с максимальной точностью. |
| 5. Обновление программного обеспечения — Перепрошивка контроллера (если требуется). — Загрузка последних таблиц ошибок и сохранение рецептов в памяти. |
Гарантируем совместимость всех функций управления. |
| 6. Тестовый запуск без продукции — Проверяем закрытие, отсутствие зазоров, корректность работы датчиков. |
Оценка работоспособности перед реальным использованием. |
| 7. Финальный тест с реальной продукцией — Один цикл на батоне/колбасе для проверки чистых хвостиков и ровной плиссировки. |
Подтверждаем, что все функции работают как ожидалось. |
| 8. Документирование работ — Создаём протокол: перечень заменённых деталей, параметры калибровки, рекомендации по дальнейшему обслуживанию (частота смазки, проверка давления). |
Формируем полную записку о проведённом ремонте для дальнейшего учёта. |
Профилактические рекомендации
| Что делать регулярно | Зачем |
|---|---|
| Регулярно проверять и менять воздушный фильтр (по графику эксплуатации) | Поддерживает давление воздуха, снижает риск перегрева мотора. |
| Осуществлять смазку роликов и подшипников каждые 200–300 часов работы | Предотвращает износ, повышая надёжность и скорость клипсования. |
| Периодически проверять давление зажима и откалибровать ролики (ежемесячно) | Сохраняет точность закрытия, предотвращает «clipping error». |
| Проверять датчик конца гофры на наличие крошки и плохого контакта | Устраняет риск повреждения продукта из‑за некорректной остановки. |
Ремонт клипсатора FCA 3430‑18 – это целый набор последовательных действий, начиная с диагностики и заканчивая финальным тестом на реальном продукте. Специалисты «Константы» используют собственный запас комплектующих и проверенный план обслуживания, чтобы вернуть машину в рабочее состояние без лишнего простоя и обеспечивать её высокую производительность для мясообрабатывающего производства.
