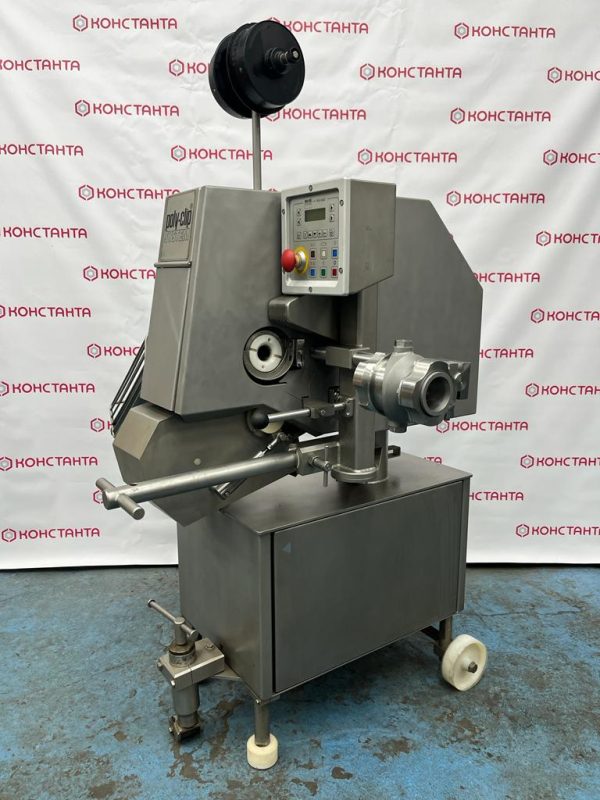

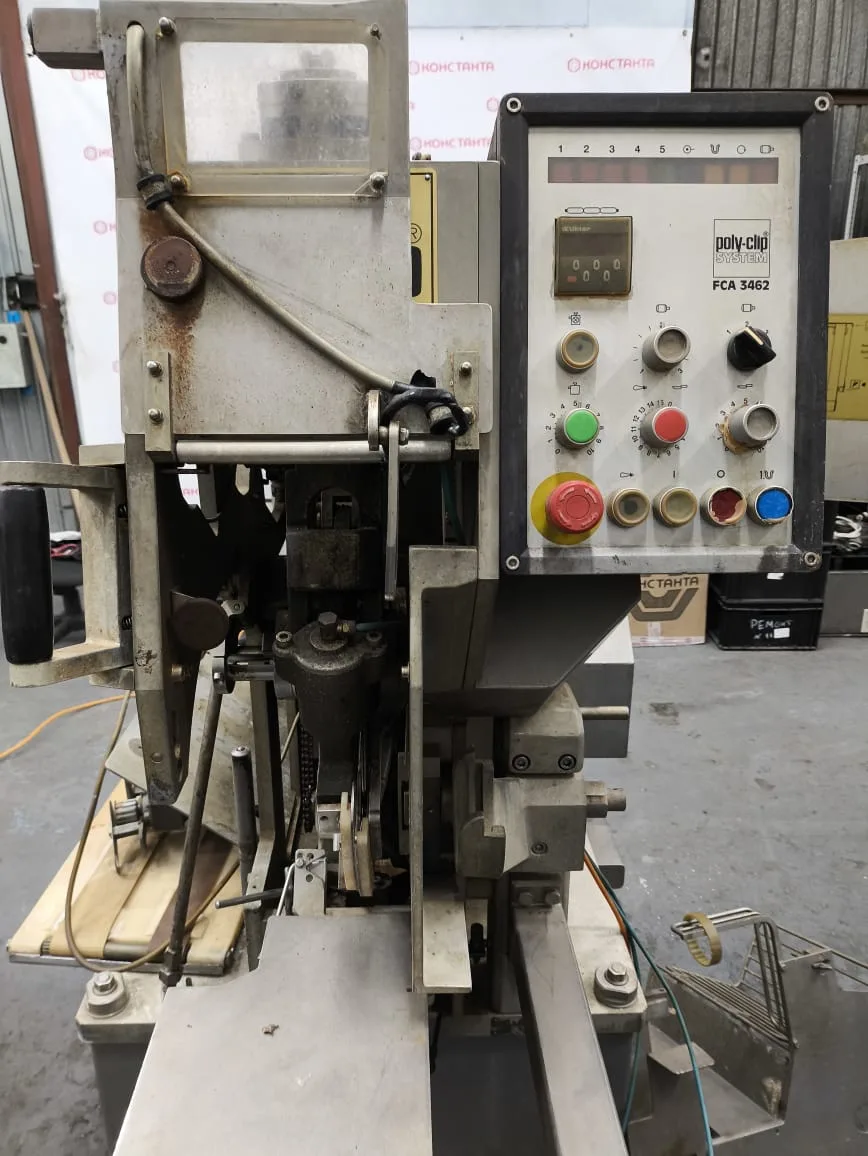

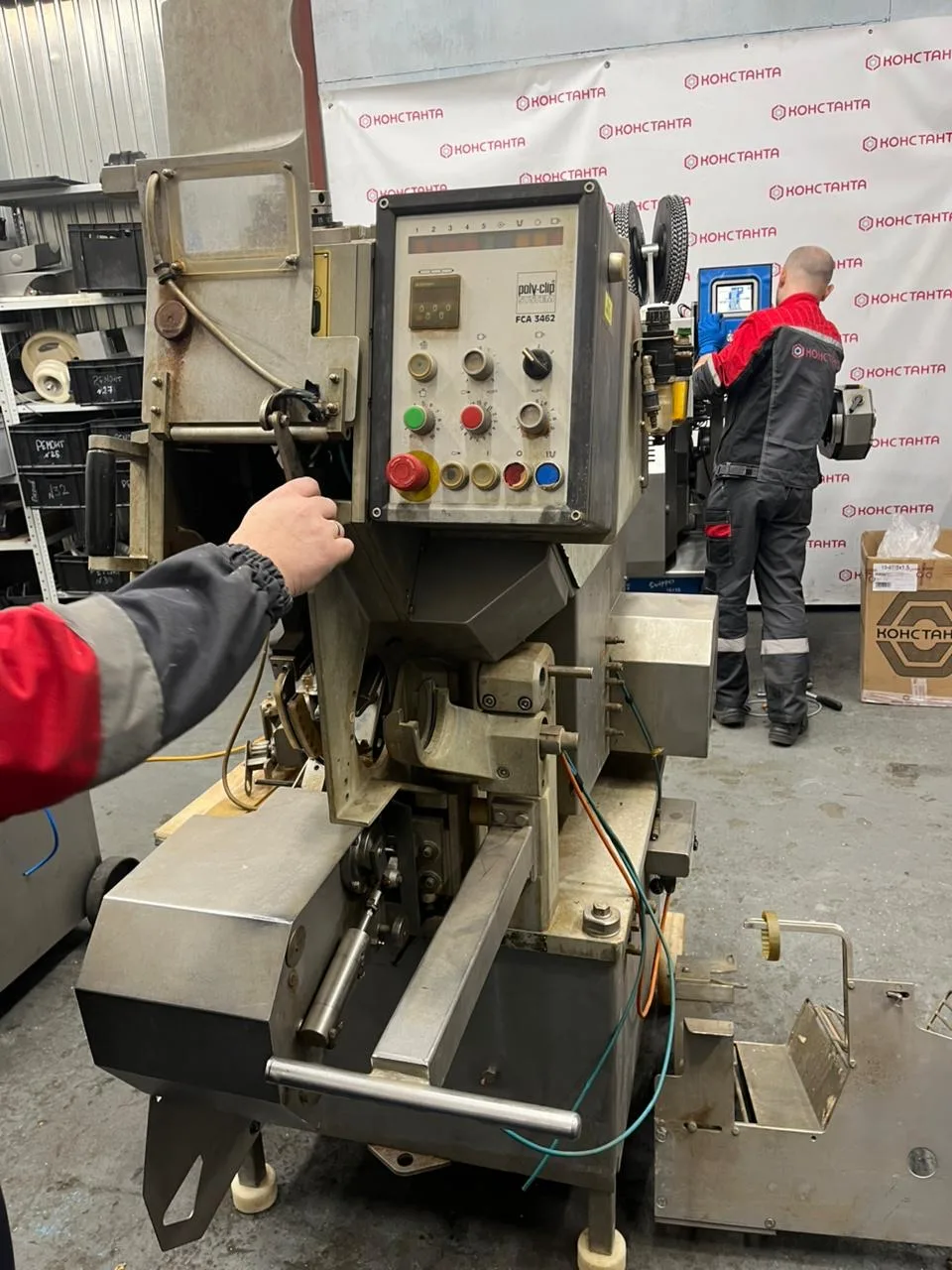

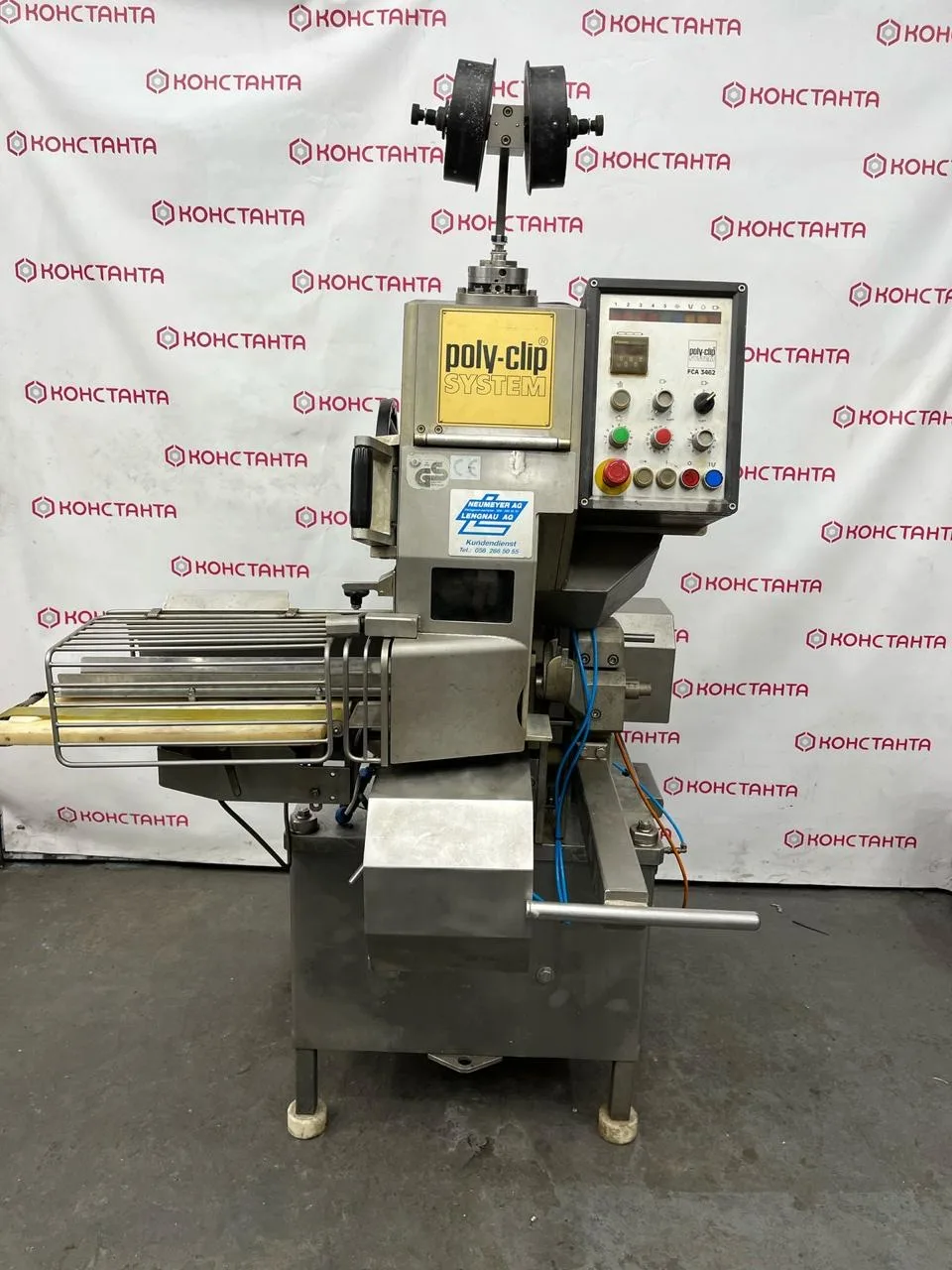

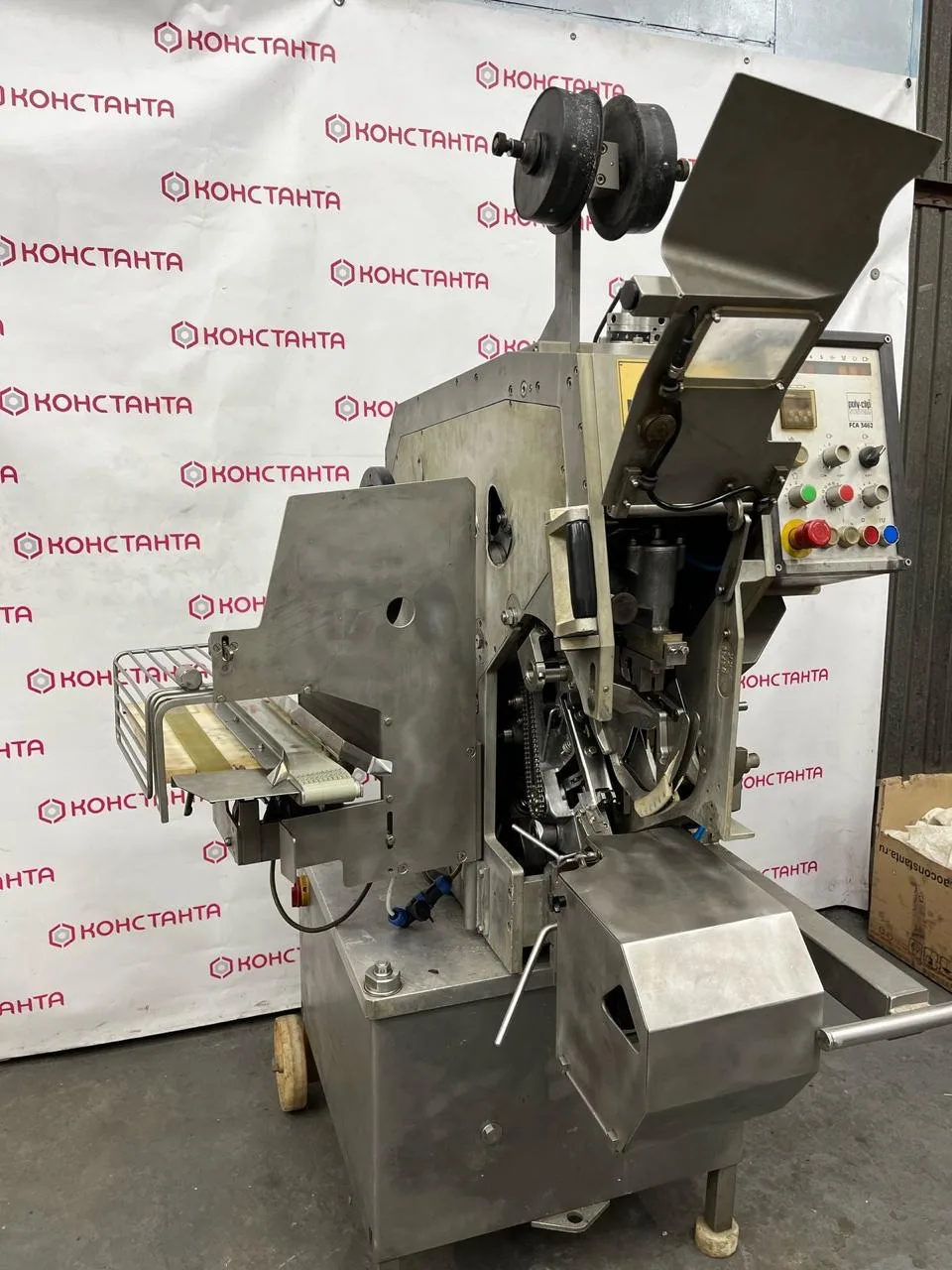

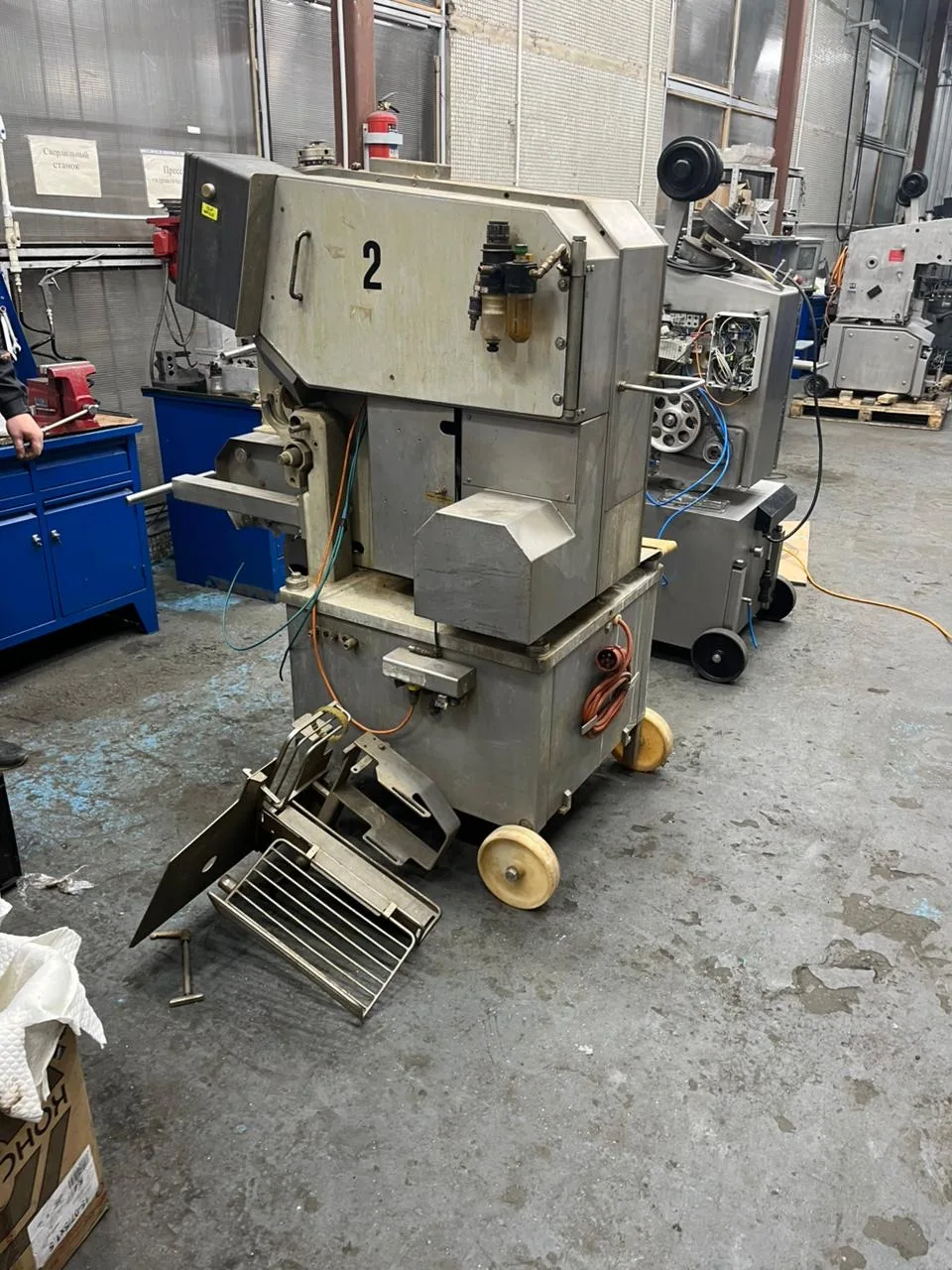

Клипсатор FCA 3462 – полностью автоматическое устройство, предназначенное для закрытия всех типов оболочек (кровяных, фиброзных и коллагеновых) в диапазоне 40 – 115 мм.
Показатели:
| Параметр | Значение |
|---|---|
| Мощность | 2,5 кВт (полностью электрическое питание 230/400 В). |
| Размеры | Высота 190 см; ширина 150 см; длина 150 см. |
| Вес | Около 800 кг (нержавеющая сталь, корпус из высококачественного металла). |
| Скорость клипсования | Три скорости – максимум 90 такт/мин (≈ 5400 частот/час). |
| Питание воздуха | Сжатый воздух 6 бар. |
| Клипсы | R‑клипсы тип 15 и 18, легко меняются без инструментов. |
| Дополнительные функции | Пневматический тормоз, автоматический петлеукладчик GSA, датчик конца гофры оболочки, лёгкая переналадка шагов клипа (12 → 15/18 мм). |
Чаще всего встречающиеся неисправности
| Проблема | Как проявляется | Что обычно вызывает |
|---|---|---|
| Неправильное закрытие | Частые «clipping errors», видимая зазоровость на батоне | Износ плёнки зажима, неправильная регулировка давления клипа. |
| Проблемы с воздуховодом | Падение давления до 6 бар, повышенный расход воздуха, шум вентилятора | Засорённый фильтр, утечка в шланге, не‑подключённый или изношенный датчик давлений. |
| Снижение частоты клипсования | Увеличенная задержка между циклами, «high load» в системе контроля | Износ подшипников роликов, потеря смазки на приводе; загрязнение конвейера. |
| Неисправность датчика конца гофры | Машина не останавливается после окончания изделия, возможные повреждения | Плохой контакт клемм, изношенный датчик; отсутствие обратной связи в системе управления. |
| Перегрев компонентов | Увеличенная температура мотора, снижение эффективности тормоза | Засорённый воздушный фильтр, перегрузка механических узлов (пневматический тормоз, подшипники). |
Шаг‑по‑шагу: как ремонтируют FCA 3462
| Этап | Что делает команда «Константа» |
|---|---|
1. Диагностика • Визуальный осмотр всех подшипников, роликов, датчиков и воздушного оборудования. • Запуск встроенной системы диагностики (если есть) – сбор списка ошибок, проверка журналов. | Определяют первопричину сбоя (плотность зажима, давление воздуха, состояние датчика). |
| 2. Очистка и смазка<br>- Удаление крошек из канала подачи газа, очищение фильтров.<br>- Проверка уплотнителей клапанов и гидравлических шлангов. | Обеспечивают надёжное давление воздуха и уменьшают риск перегрева. |
3. Замена изношенных деталей • Плёнка зажима (тип 15/18 мм). • Подшипники роликов, шарик‑полусферные элементы. • Датчик конца гофры и его контакты. • При необходимости – клапан давления или датчик кислорода. | Гарантируют правильную работу механизма клипсования и точность контроля. |
4. Калибровка — Отрегулируем давление зажима на уровне 1,5–2 бар (по спецификации). — Настраиваем позицию роликов для корректной переналадки шагов клипа. • Проверяем и отлаживаем датчики конца гофры. | Стабилизирует процесс клипсования – более точное закрытие без зазоров. |
5. Обновление программного обеспечения — Перепрошивка контроллера (если требуется). — Загрузка последней версии прошивки, обновление таблиц ошибок и сохранение рецептов в памяти. | Позволяет использовать новые функции (например, режимы скорости) без сбоев. |
6. Тестовый запуск без продукта — Запускаем цикл, проверяем давление, скорость, корректность работы датчиков. | Уверяемся, что все механики работают по заданным параметрам. |
7. Финальный тест на реальной продукции — Один цикл с батоном/колбасой: чистый хвост и ровная плиссировка – проверка окончательного результата. | Подтверждаю, что машина готова к полной эксплуатации. |
8. Документирование — Составляем протокол ремонта: перечень заменённых деталей, параметры калибровки, рекомендации по дальнейшему обслуживанию (частота смазки, проверка давления). | Для контроля качества работы и планов профилактики. |
Профилактические меры
| Что выполнять | Зачем |
|---|---|
| Регулярно менять воздушный фильтр и контролировать давление в системе (6 бар) | Сохраняет стабильную подачу воздуха, предотвращает перегрев мотора. |
| Смазывать ролики и подшипники каждые 200–300 часов работы | Предотвращает износ и шум, увеличивает срок службы механизма. |
| Периодически проверять давление зажима (на уровне 1,5‑2 бар) и откалибровывать при необходимости | Сохраняет точность закрытия и минимизирует «clipping error». |
| Проверять датчик конца гофры на наличие крошки и износа | Убирает риск непредвиденной остановки и повреждений продукта. |
Ремонт клипсаторов FCA 3462 в компании «Константа» – это комплексный, проверенный процесс: от диагностики до тестового запуска. Специалисты используют собственные запчасти (плёнка зажима, подшипники, датчики) и программное обеспечение Poly‑Clip, чтобы вернуть машину к надёжной работе с максимальной производительностью. При правильном обслуживании FCA 3462 способен обрабатывать большие батоны и кольцевые колбасы без потери качества и при минимальных простоев в процессе производства мясообрабатывающего оборудования.
